Stripper crimper PT3 / PT4
Stripper crimper PT3 / PT4



Stripper Crimper PT3/PT4 je nový moderní lis, řízený elektronikou a je připraven se plně přizpůsobit vašim požadavkům.

Jsou to například tyto funkce:

  • Časování hlavní krimpovací osy V1. Nastavuje se doba, po kterou působí maximální tlak při zalisování. Jedná se o dobu, v řádu setin sekundy ale na kvalitu samotného spoje je velký. Toto je vidět i na křivce při monitorování průběhu procesu.
  • Časování odizolovávací osa V2. Nastavuje se doba, po kterou se zařezávají nože do izolace. Při odizolování hrubší, nebo tvrdé izolace je tato funkce velkým přínosem.
  • Kapacitní snímač pro samotné spouštění celého cyklu. Jedná se o velice citlivý snímač, který umožňuje zpracovávat i velice jemné kabely, které na dříve používaném vzduchovém spínání bylo zpacování velice obtížné.

Tento lis je výhradně určený k aplikování kontaktů na kabel a odizolování izolace z kabelu. Stroj je možno osazovat pouze originálními nástroji, nebo nástroji dříve používané a schválené pro stroje PP3.

Stroj je řízen jednotkou LOGO SIEMENS, která zajišťuje pravidelný a bezpečný chod. Na této jednotce je možno nastavit a ovlivnit chod stroje. Toto je popsáno v samostatném manuálu. Celý stroj je zakrytován jak kovovým krytováním, tak krytováním z čirého plexi. Pod kovovým krytováním se nacházejí mechanické, pneumatické a elektrické prvky, ke kterým má přístup pouze pověřená a zaškolená osoba. Kryty z plexi krytují nástroj. Tento za účelem seřízení může obsluha stroje sundat. Před každým uvedením do chodu, musí být kryty na svém místě. Stroj je napájen ze zásuvky 220V, přes vestavěný adaptér bezpečným napětím 24V.

Stripper Crimper PT3/PT4 is a pneumatic press. The press is entirely designed to an application of contacts to a cable and to strip of the cable insulation. The machine can be extended only by original tools or tools previously used and approved for machines PP3.

The machine is controlled by a unit LOGO SIEMENS that ensures steady and safe running. It is possible to set and impact the running on this unit. It is described in a separate manual.

The whole machine is covered by metal covering and also by covering from pure plexiglass. Under the metal covering there are mechanical, pneumatic and electrical elements to which only the authorised and personnel has the access. The plexiglass covers the tool itself. This can be removed by an operator in order to adjust. All covers must be in place before the machine is turned on.

The machine is powered a 220V wall socket via the built-in adapter by safe voltage 24V.











Volič režimu, je třípolohový spínač. Tímto si zvolíme režim, v jakém chceme, aby stroj pracoval.

  • Režim odizolování - v tomto režimu je aktivní pouze odizolovávací osa. Krimpování a měření je neaktivní. Tento režim se používá při nastavování odizolování.
  • Režim krimpování - v tomto režimu probíhá klasické krimpování bez měření a odstřižení vadného kontaktu. Tento režim je možno použít, kde není požadováno sledování zalisovací síly.
  • Režim měření - v tomto režimu krimpování společně s měřením ( sledování zalisovací síly). Odstřižení vadného krimpu je aktivní. K tomuto dojde v případě vyhodnocení síly mimo nastavenou toleranci. Pro použití tohoto režimu je zapotřebí připojení jednotky SLE a propojením SLE a SIEMENS.







 Comparison table PT3 versus PP3.pdf





Pro bližší informace kontaktujte:

POLTECH cz s.r.o.

č.p.70

Ostrov u Macochy 679 14




Radek Polcer

tel:+420 608 870 705

e-mail: r.polcer@poltech.cz



Věra Maříková

tel:+420 607 629 771

e-mail: v.marikova@poltech.cz


NÁZORY A DOTAZY NÁVŠTĚVNÍKŮ

PT3/PT4

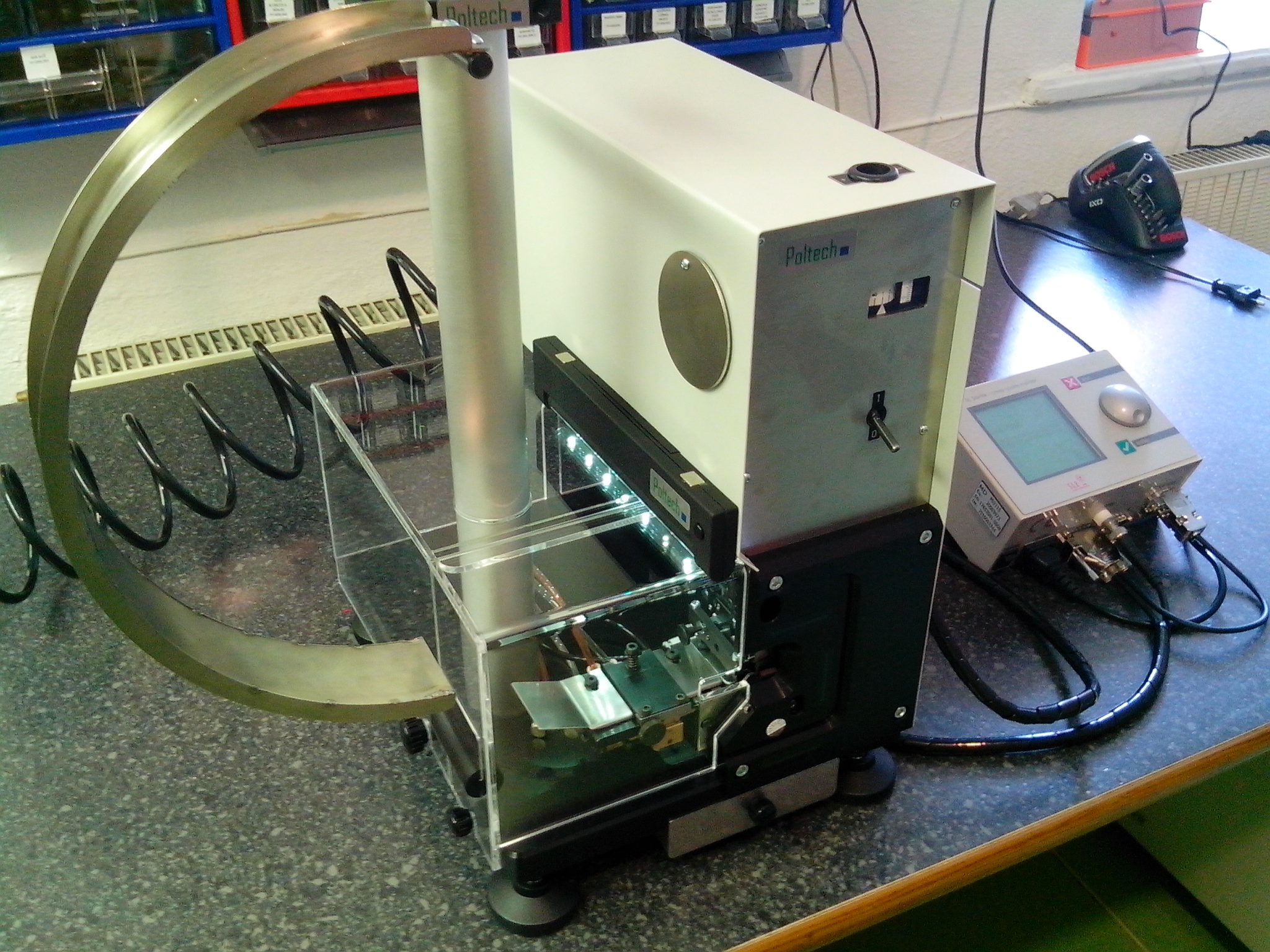

Stripper Crimper PT3/PT4 je nový moderní lis řízený elektronikou s integrovaným led osvětlením. Stroj je vyráběn nejvíce v levém provedení, ale i v pravém provedení ( viz obrázek přiložen) . Je připraven se plně přizpůsobit vašim požadavkům.

Firma POLTECH cz s.r.o. vyrábí stroj ve dvou variantách a to PT3 a PT4.

Stripper Crimper PT3/PT4 is a new modern press controlled electronics with integrated LED lighting. We the machines produce side left version but also in the right version ( in the picture). He is ready to adapt to of your requrements.

The company POLTECH cz s.r.o. manufactures the machine in two versions. PT3 and PT4



PT3

Je základním modelem, který má funkce samostatného odizolování a odizolování spojené s krimpováním. Každá osa ať již odizolovávací nebo krimpovací je samostatně programovatelná, čímž je možno dosáhnout co nejlepšího výsledku při odizolování a samotného krimpovaného spoje. Stroj má kompletní přípravu pro verzi PT4 a je možné jednoduše v budoucnosti provést upgrade.

PT3 is basic model. It has a separate function stripping associated with crimping. Each axis ( stripping and crimping) is independently programmable. This mean that it is possible to achieve the best result in stripping itself and alone crimp connections.

This model PT3 has a complete preparation for version PT4. It is possible to upgrade.



PT4

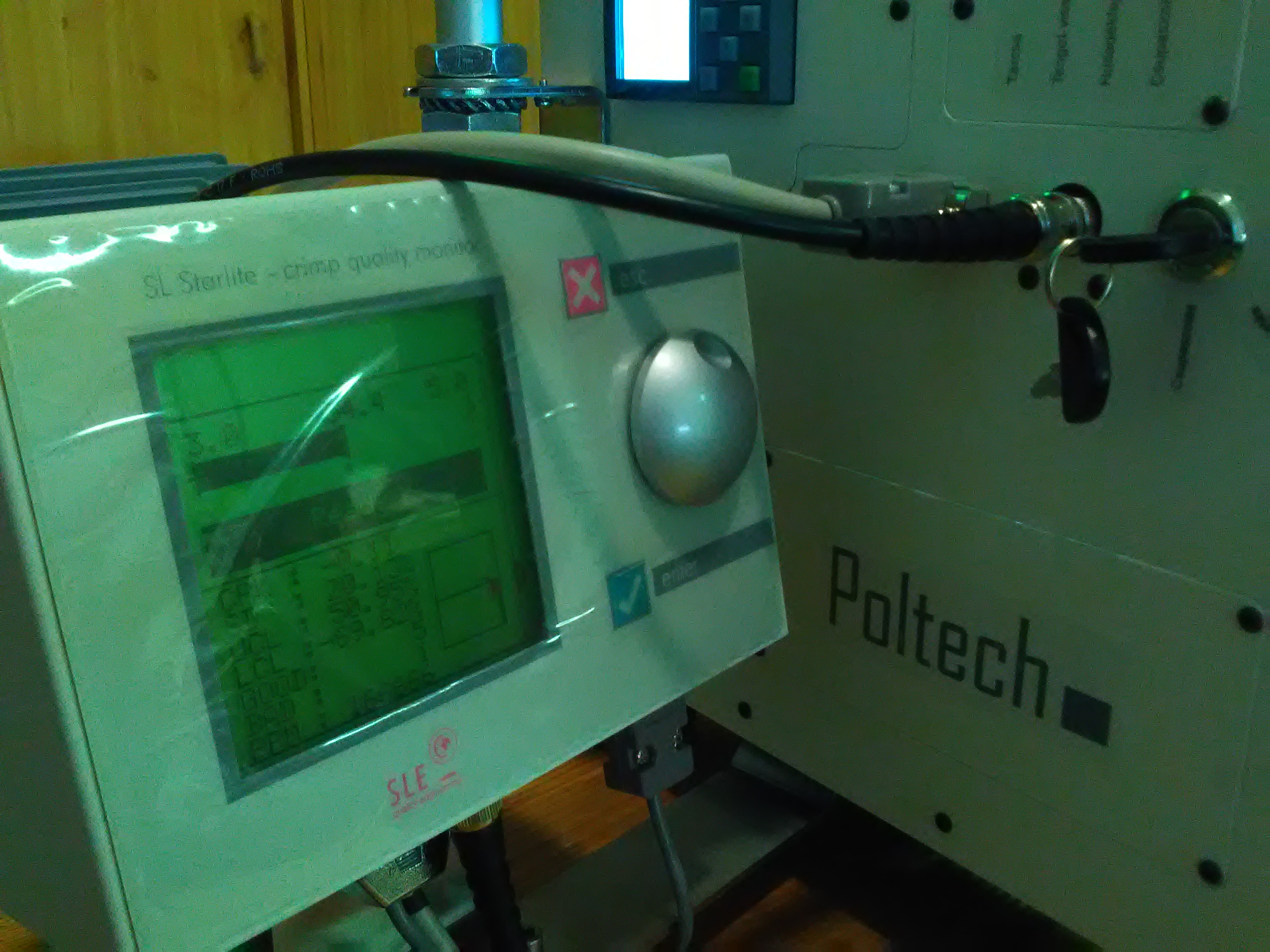

Je nejprodávanějším modelem, který má funkce odizolování a krimpování, jako u PT3. Navíc je stroj vybaven monitoringem SL STARLITE. Řídící jednotka stroje plně spolupracuje se zařízením SLE . Dle vyhodnocení řídí samotný stroj a posílá data po ethernetu do PC. Každá osa ať již odizolovávací nebo krimpovací je samostatně programovatelná, čímž je možno dosáhnout co nejlepšího výsledku při odizolování a samotného krimpovaného spoje.

PT4 is best-selling model. He has the same features as the PT3. The machine has crimp force monitoring SL STARLITE. Control unit cooperates with SLE a device. The machine governed by the evaluation and sends the data over Ethernet to a PC. Each axis ( stripping and crimping) is independently programmable. This mean that it is possible to achieve the best result in stripping itself and alone crimp connections.

Řídící systém SIEMENS

Tento řídící systém má program vyvinutý firmou POLTECH cz s.r.o.  Zajišťuje bezpečný a bezkolizní chod celého stroje. V tomto programu jsou prvky, které je možno přizpůsobit potřebným kritériím pro kvalitu krimpovaného spoje. Jedná se o nastavení času a prodlev pro jednotlivé osy stroje.

Řídící systém také zaznamenává celkový počet kusů, denní počítadlo a počítadlo špatných kusů.

U verze PT4 řídící systém komunikuje s monitorovacím zařízením SLE a dle obdržených hodnot řídí stroj. Například při špatném kusu se stroj automaticky zastaví a kabel zůstane sevřen v čelistech. Po potvrzení chyby se pokračuje ve výrobě.

Veškerá data jsou zaznamenávána na paměťovou kartu a odesílána po ethernetu do PC. Data jsou přehledně seřazena v tabulce EXCEL.

Control system SIEMENS

This control system has got the program developed by company POLTECH cz s.r.o. Control system ensures steady and safe running the machine. These elements that are in the program can be adapted to the required criteria for quality of crimp connections. This is the setup time and delay for each axis machine.

Control system records the number of pieces total, day counter, number of bad pieces.

Control system for PT4 monitoring device communicates with SLE. According to the received values controls the machine. The machine stops automatically when wrong piece. Cable remains clamped in the jaws. The error must be confirmed. Then continue in production.

All data is recorded on the memory card. These data are sent via Ethernet to a PC. The data is arranged neatly in an Excel table.



Nástroj

Na stroji je možno bez omezení používat nástroje starší výroby (mechanické) , dříve používané na stroji PP3 (Kirsten). Nejlepší volbou jsou však moderní pneumatické nástroje, které si můžete u nás objednat.

Tool

On the machine can be use by mechanical tools ( before used on the machines PP3 Kirsten). Modern pneumatic applicators are the best choice.

These applicators can be ordered from us. (in the picture)
